1、新線圈圖片

2、缺相

        缺相就是電源的一相開路，主要原因為一相的保險絲熔斷，接觸器打開，或者一相電源線壞了。

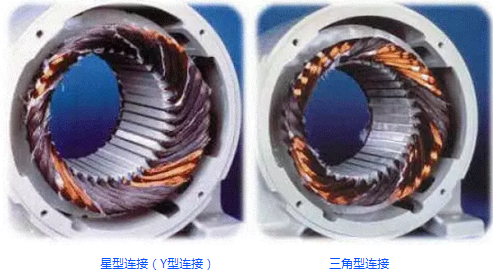

        上圖為4極電機缺相燒壞圖片，電機線圈對稱燒壞就是缺相燒壞，星形接法缺相燒的話，2極電機只有2組線圈是好的，4極電機對稱燒只有4組線圈是好；三角形連接缺相燒的話，2極電機對稱燒2組線圈，4極電機對稱燒4組線圈。

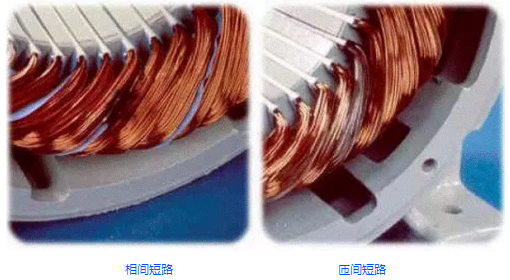

3、短路

        以下圖片說明電機失效是由污染物，磨損，振動等引起的。

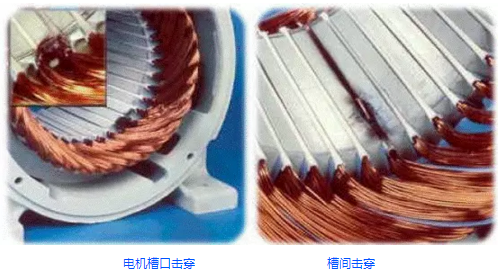

4、線圈接地

        以下圖片說明電機失效是由污染物，磨損，振動等引起的。

5、過載

        電機超負荷使用會引起電機過載。

        注意：欠電壓和過電壓都會造成絕緣破壞，引起過載。

6、轉子鎖死

        這種情況會使電機大量發熱，很可能是由于電機頻繁啟動或者經常反轉造成。

7、三相電壓不平均

        電壓不平均會導致絕緣損壞，原因可能是電源不穩定，接線沒接好。

        注意：百分之一的電壓不平均會導致電流百分之六到十的不平衡。

8、電涌

        下圖所示情況一般是由于電涌引起的。電涌可能由電網，雷電，電容等電設備引起。
