電動機的型號編織規范

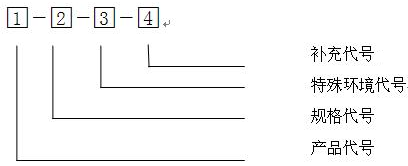

1、產品型號由產品代號、規格代號、特殊環境代號和補充代號等四個部分組成，并按下列順序排列：
2、電機的產品代號由電機類型代號、電機特點代號、設計序號和勵磁方式代號等四個小節順序組成。
2.1 類型代號系表征電機的各種類型而采用的漢語拼音字母，見下表：
類型代號
序號 | 電機類型 | 代號 |
1 | 異步電動機（籠型及繞線形） | Y |
2 | 同步電動機 | T |
3 | 同步發電機（除汽輪發電機） | TF |
4 | 直流電動機 | Z |
5 | 直流發電機 | ZF |
6 | 汽輪發電機 | QF |
7 | 水輪發電機 | SF |
8 | 測功機 | C |
9 | 交流換向器電動機 | H |
10 | 潛水電泵 | Q |
11 | 紡織用電機 | F |
2.2 特點代號系表征電機的性能、結構或用途而采用的漢語拼音字母，對于防爆電機類型的字母A（增安型）、B（隔爆型）、W（無火花型）應標于電機特點代號首位，即緊接在電機類型代號后面的標注。
2.3 設計序號系指電機產品設計的順序，用阿拉伯數字標示。對于第一次設計的產品，不標注設計序號。從基本系列派生的產品，其設計序號按基本系列標注；專用系列產品則按本身設計的順序標注。
2.4 勵磁方式代號分別用字母S表示3次諧波勵磁、J表示晶閘管勵磁、X表示相復勵磁，并應標于設計序號之后，當不必設計序號時，則標于特點代號之后，并用短劃分開。
3、常用異步電動機的產品代號見下表：
常用異步電動機的產品代號
序號 | 產品名稱 | 產品代號 | 代號漢字意義 |
1 | 三相異步電動機 | Y | 異 |
2 | 繞線轉子三相異步電動機 | YR | 異繞 |
3 | 三相異步電動機（高效率） | YX | 異效 |
4 | 增安型三相異步電動機 | YA | 異安 |
5 | 隔爆型三相異步電動機 | YB | 異爆 |
4、電機的規格代號用中心高、鐵心外徑、機座號、機殼外徑、軸伸直徑、凸緣代號、機座長度、鐵心長度、功率、電流等級、轉速或極數等來表示。
主要系列產品的規格代號按下表的規定。其他系列產品如確有需要采用上列以外的其他參數來表示時，應在該產品的標準中說明。
機座長度采用國際字母符號來表示，S表示短機座，M表示中機座，L表示長機座。鐵心長度按由短至長順序用數字1、2、3…表示。凸緣代號采用國際通用字母符號FF（凸緣上帶通孔）或FT（凸緣上帶螺孔）連同凸緣固定孔中心基圓直徑的數值來表示。
系列產品的規格代號
序號 | 系列產品 | 規格代號 |
1 | 小型異步電動機 | 中心高（mm）-機座長度（字母代號）-鐵心長度（數字代號）-極數 |
2 | 中大型異步電動機 | 中心高（mm）-鐵心長度（數字代號）-極數 |
3 | 小型同步電動機 | 中心高（mm）-機座長度（字母代號）-鐵心長度（數字代號）-極數 |
4 | 中大型同步電動機 | 中心高（mm））-鐵心長度（數字代號）-極數 |
5 | 汽輪發電機 | 功率（MW）-極數 |
6 | 中小型水輪發電機 | 功率（kW)-極數/定子鐵心外徑（mm） |
7 | 大型水輪發電機 | 功率（MW)-極數/定子鐵心外徑（mm） |
8 | 測功機 | 功率（kW)-轉速（僅對直流測功機） |
9 | 分馬力電動機 （小功率電動機） | 中心高或機殼外徑（mm）-（或/）機座長度（字母代號）-鐵心長度、電壓、轉速（均用數字代號） |
特殊環境代號
“高”原用 | G |
“船”（海）用 | H |
戶“外”用 | W |
化工防“腐”用 | F |
“熱”帶用 | T |
“濕熱”帶用 | TH |
“干熱”帶用 | TA |
6、環境條件的考慮
特殊環境派生系列，實質上屬于結構派生系列，它是在基本系列結構設計的基礎上作一些改動，使產品具有某種特殊的防護能力（例如防爆、化工防腐、戶外和船用等）。這些系列的部分結構部件及防護措施與基本系列不同。環境派生有：
特殊環境條件——代號
濕熱型，有氣候防護場所——TH
干熱型，有氣候防護場所——TA
熱帶型，有氣候防護場所——T
濕熱型，無氣候防護場所——THW
干熱型，無氣候防護場所——TAW
熱帶型，無氣候防護場所——TW
戶內，輕防腐型——無代號
戶內，中等防腐型——F1
戶內，強防腐型——F2
戶外，輕防腐型——W
戶外，中等防腐型——WF1
戶外，強防腐型——WF2
高原用——G
注：1）有氣候防護場所：戶內或具有較好遮蔽（其建筑結構能防止或減少室外氣候日變化的影響，包括棚下條件）的場所。
2）無氣候防護場所：全露天或僅有簡單遮蔽（幾乎不能防止室外氣候日變化的影響）的場所。
7、電機的補充代號僅適用于有此要求的電機。補充代號用漢語拼音字母或阿拉伯數字表示。補充代號所代表的內容，在產品標準中有規定。

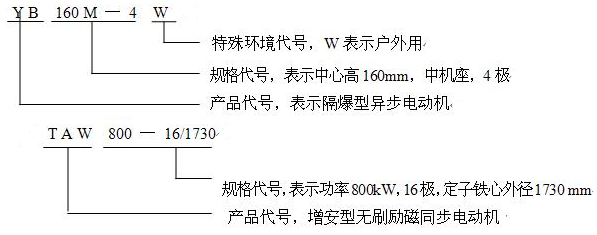

8、產品型號示例：
