分析一：

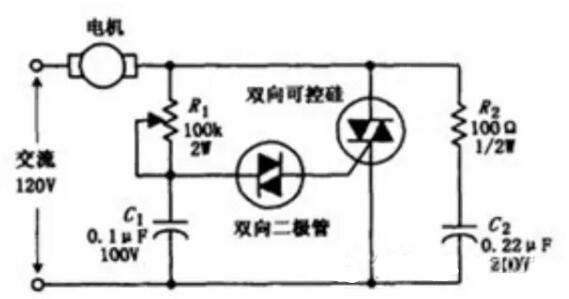

        C1與電位器R1組成一個可以調節充電的網絡，當C1上的電壓建立起來后，即可通過雙向二極管的導通，使可控硅導通，形成電機的交流通路；C2和R2組成高次諧波的泄放旁路，R2為限流電阻，保護C2不被擊穿。

        如果在可控硅的控制極與陰極之間，串接一個小固定電阻加電位器，調節分流電流的大小，從而改變可控硅的導通角，就能實現電機的調速。如果把電機換成節能燈就不適合用這個電路了，原因是節能燈本身帶有開關電源，電壓調低了可能就不能正常點亮，再一個就是節能燈大多數沒有調光功能，所以也不需要調光。

分析二：

        R1主要作用是調整可控硅的導通角，在R1最大的時候還有關斷可控硅的意思，有開關的作用。兩只主可控硅交替導通，一個的正向壓降就是另一個的反向壓降。R2，C2是阻容吸收電路。

分析三：

        電位計R1調整可控硅 的相位角，當C1電壓超過雙向二極管的擊穿電壓時，可控硅會在每個AC電壓前沿導通。當可控硅電流降到其維持電流以下時，可控硅關斷，且必須等到C2 在下個半周期重新充電后才能再次導通。燈泡燈絲中的電壓和電流與調光信號的相位角密切相關，相位角的變化范圍介于0度(接近0度)到180度之間。

分析四：

        通過R1與C1作用，來控制占空比，控制二極管通斷，同時結合R2、C2來實現可控硅的通斷控制，從而實現調速

分析五：

        通過調節R1大小來改變C1充電時間，從而可以調節雙向二極管的導通角，使可控硅導通，形成回路，電機工作。R2和C2組成相移電路。
