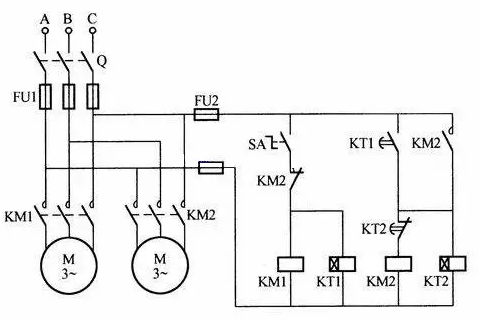

接觸器KM1和KM2分別控制電機Ml和M2。控制要求是：電機M1工作確定的時間后，停止工作，且電機M2開始工作; M2工作確定的時間后，停止工作，且M1又開始工作。

　　交替工作原理：合上電源開關(guān)Q和控制開關(guān)SA，KM1得電，使電機M1起動運行，同時時間繼電器KT1得電。當KT1延時時間(運行時間)到，其常開延時閉合觸點閉合，使接觸器KM2得電并自鎖，使電機M2起動運行;KM2常閉觸點斷開，KM1斷電，電機M1停止運行，同時時間繼電器KT2得電，當KT2延時時間到，其常閉延時斷開觸點斷開，KM2斷電，其常開觸點斷開，KT2斷電。KM2的常閉觸點閉合，又使KM1得電，電機M1再次起動運行，使兩臺電機M1、M2進人定時交替工作狀態(tài)。
