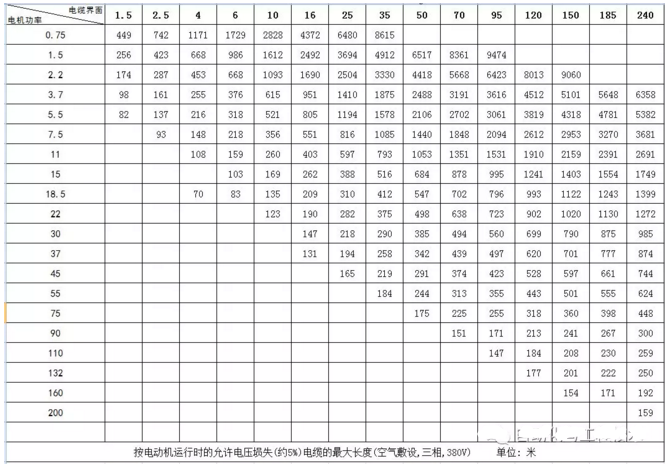

第一部分：電機與電纜截面、長度的關系

第二部分：變頻器與電機的電纜允許長度

　　由于變頻器輸出的電壓波形是類似于正弦波，而絕非真正的正弦波。其波形中含有大量的諧波成分，特別是高次諧波會使變頻器輸出電流增大，造成電機繞組發熱，產生振動和噪聲，加速絕緣老化，甚至還有可能損壞電機;同時各種頻率的諧波會向空間發射不同程序的無線電干擾，因此，有可能會導致其它機電設備的誤動作。

　　因此，在安裝變頻器時，需要綜合考慮中心控制室、變頻器、電機三者之間的距離，才能盡量減少諧波的影響，提高控制的穩定性。

(一)距離的定義：

　　1、近距離：變頻器和電機之間的距離≤20m;

　　2、中距離：變頻器和電機之間的距離>20m,并且≤100m;

　　3、遠距離：變頻器和電機之間的距離>100m;

(二)工業使用現場的場合：

　　1、近距離：變頻器和電機之間可以直接連接;

　　2、中距離：變頻器和電機之間可以直接連接，但是，需要調整變頻器的載波頻率來減少諧波及干擾;

　　3、遠距離：變頻器和電機之間可以直接連接，不但需要調整變頻器的載波頻率來減少諧波及干擾，而且，還需要加裝輸出交流電抗器。

(三)高度自動化的工廠里：

　　在高度自動化的工廠里，所有的設備都需要在中心控制室所有進行監控及控制。所以，變頻器系統的信號也要送到中控室。

　　1、近距離：即變頻器若安裝在中心控制室。控制臺與變頻器之間，可以直接連接，通過0-5/10V的電壓信號和一些開關量信號進行控制。但是，變頻器的高頻開關信號的電磁輻射對弱電控制信號會產生一些干擾，因此也不一定要美觀整齊，把變頻器放在中心控制室內。

　　2、中距離：即變頻器與中心控制室距離遠一點，可以采用4-20mA的電流信號和一些開關量作控制連接;如果距離更遠，可以采用RS485串行通信方式來連接;

　　3、遠距離：即變頻器與中心控制室的距離大于100m。此時，可以利用通信中間繼電器達到1km的距離;如果還要遠，則需要采用光纖連接器，最遠可以達到23km。

　　采用通信電纜連接，可以很方便地構成多級驅動控制系統，從而實現主/從和同步控制等要求。與目前流行的現場總線系統相連接將使數據變換速率大大提高。中心控制室與變頻器機柜之間的距離的延長，有利于縮短變頻器到電機之間的距離，以便用更加合理的布局改善系統性能。
