兩臺變頻器，兩臺電機實現同步可以利用變頻器的AO輸出端子進行同步控制。

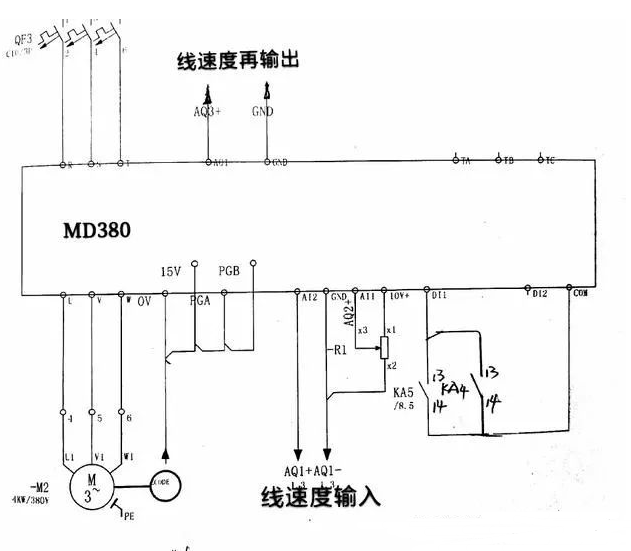

　　●這里是小編幾年前，利用匯川MD380進行同步控制的電路圖，由于當時的U盤丟失了，僅僅從小編保存的圖紙用手機拍照下來兩張。見下圖所示。

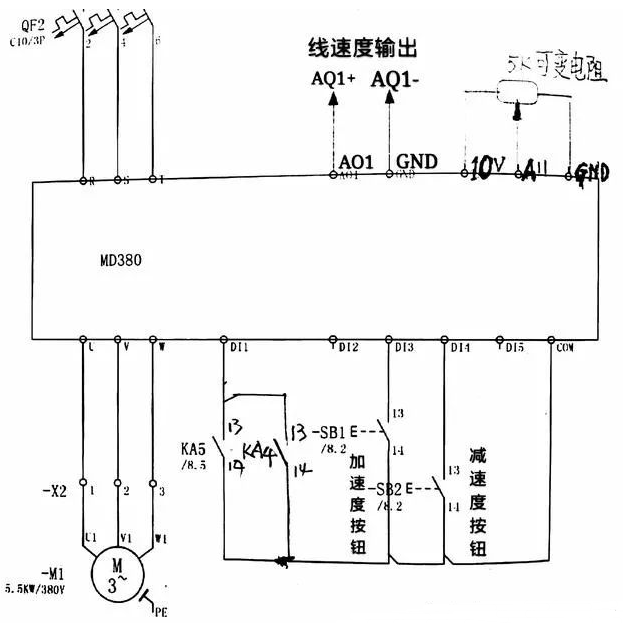

　　●接上圖。

　　●當時，我在一家涂布印刷機上安裝的匯川MD380變頻器。因為涂布機收卷與放卷的材料一個是直接由大變小，而另一個則是由小變大，這一套裝置還涉及到張力傳感器，都是在變頻器的端子實現這些功能的。

　　●匯川變頻器支持2路AO輸出，它可用于模擬量方式指示內部運行參數，不過此時需要通過功能碼F5-07、F5-08來選擇。

　　●這種利用變頻器AO輸出至另一臺變頻器AI2~GND方法對于老玩工業自動化控制的工程師來說，只是小菜一碟，也非常簡單方便來實現同步運行。

　　●對于剛剛接觸變頻器的小白，就有一定的難度了。如果提問者需要這些方面的技術支持，可以私信小編，小編好根據提問者的要求與控制對象來具體說明，江湖險惡人心叵測，真正技術方面的知識在平臺上沒有人說出來。即使你到“度娘”那里搜索，你不掏錢，它是不會告訴你的。

　　?話說轉來，這里老編告訴提問者一個利用雙連電位器(也叫同軸電位器)，見下圖所示。

　　●這種形式的控制速度不能夠絕對同步，也就是差不多速度，最好使用同一品牌的變頻器。

　　●下圖所示為兩臺變頻器，拖動兩臺電機運行的電路圖。

　　■如上圖所示，用兩臺變頻器控制兩臺電動機以相同或不同轉速運行或以不同轉速運行，但以同比例升減速，有以下控制方法。

　　●利用變頻器內部直流電壓(10V)及外接電位器進行控制。

　　如果要求兩臺電動機以相同或不同轉速運行，可按上圖接線。

　　●調節兩臺變頻器外接的電位器RP1和RP2，即可改變兩臺電動機的轉速。如果要求兩臺電動機以不同轉速運行，且要以同比例升減速(第一臺電動機M1比第二臺電動機M2轉速高)，則可將RP2的上端接到RP1的中心端，這樣可以同步進行調速控制。將RP1設定調節電動機M1的轉速，將門P設定調節電動機M的轉速。調節RP1可使兩臺電機同步比例改變轉速。
