詳細解剖三相異步電動機

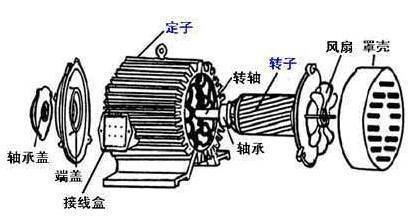

圖1 三相異步電動機的分解圖
三相異步電動機的結構

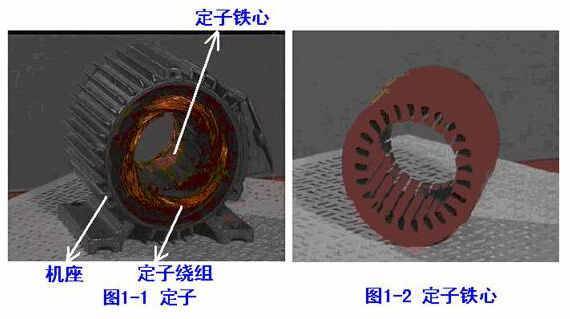

(一)定子（靜止部分）
1.定子鐵心: 定子鐵心的作用是作為電機磁路的一部分，并在其上放置定子繞組。
2.定子繞組:定子繞組的是電動機的電路部分，通入三相交流電，產生旋轉磁場。
主要絕緣項目有以下三種：
（1）對地絕緣
（2）相間絕緣
（3）匝間絕緣

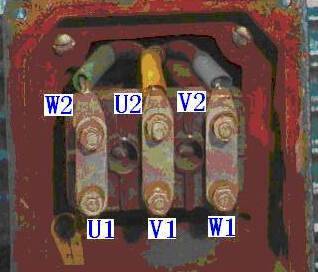

接線盒(△接法)
定子三相繞組的接線方式
（1）星形接法(Y接)
（2）三角形接法(△接)
3.機座
（二）轉子（旋轉部分）
轉子是電動機的旋轉部分，包括轉子鐵心、轉子繞組和轉軸等部件。
1.轉子鐵心
作用:電機磁路的一部分，并放置轉子繞組。一般用0.5毫米厚的硅鋼片沖制、疊壓而成，硅鋼片外圓沖有均勻分布的孔，用來安置轉子繞組。
2.轉子繞組
作用是切割定子旋轉磁場產生感應電動勢及電流，并形成電磁轉矩而使電動機旋轉。根據構造的不同分為鼠籠式轉子和繞線式轉子。如圖1-5所示。

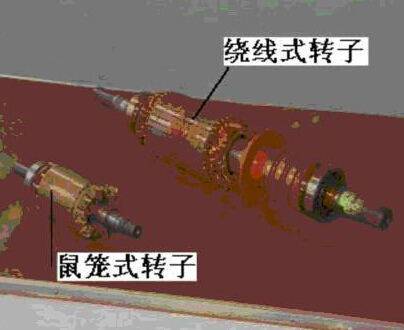

圖1-5 轉子繞組
（1）鼠籠式轉子：若去掉轉子鐵心，整個繞組的外形像一個鼠籠，故稱籠型繞組。小型籠型電動機采用鑄鋁轉子繞組，對于100KW以上的電動機采用銅條和銅端環焊接而成。如圖1-6所示。

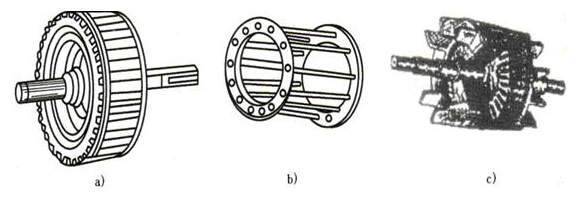

圖1-6籠型轉子
a）籠型繞組 b) 轉子外形 c) 鑄鋁籠型轉子
（2）繞線式轉子：繞線轉子繞組與定子繞組相似，也是一個對稱的三相繞組，一般接成星形，三個出線頭接到轉軸的三個集電環（滑環）上，再通過電刷與外電路聯接，如圖1-7所示。

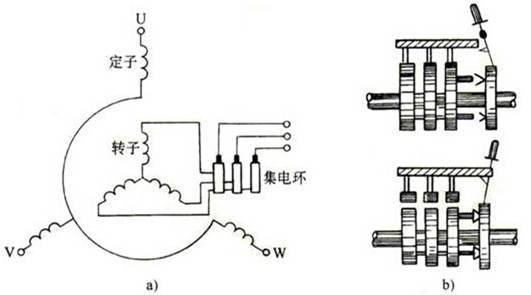

圖1-7繞線式轉子異步電動機的轉子接線示意圖
a）接線圖 b)提刷裝置
3. 轉軸
用以傳遞轉矩及支撐轉子的重量，一般由中碳鋼或合金鋼制成。
（三）其它附件
端蓋、軸承、軸承端蓋、風扇

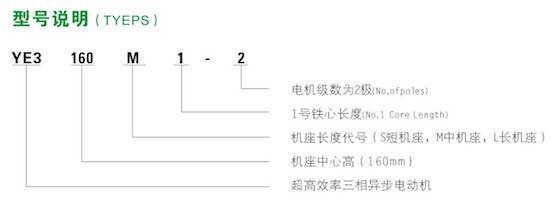

1.型號:東莞環球YE3系列超高效率三相異步電動機
2.額定功率PN
指電動機在額定運行狀態下運行時電動機軸上輸出的機械功率，單位為KW。
式中，UN1、IN1、ηN、cosφN分別為電動機額定的線電壓、線電流、效率、功率因數。
3.額定電壓UN1 指電動機在額定運行狀態下運行時定子繞組所加的線電壓，單位為V或KV。
4.額定電流IN1 指電動機加額定電壓、輸出額定功率時，流入定子繞組中的線電流，單位為A。
5.額定轉速nN 指電動機在額定運行狀態下運行時轉子的轉速，單位為r/min。
6.額定頻率fN 我國規定工頻為50HZ。
7.額定功率因數cosφN 指電動機在額定運行狀態下運行時定子邊的功率因數。
8.接法 指電動機定子三相繞組與交流電源的聯接方法。
標簽: 東莞電機 異步電機 節能電機
