220V單相交流電機原理分析
單相交流電機原理：
用單相電容式電機說明：單相電機有兩個繞組，即起動繞組和運行繞組。兩個繞組在空間上相差90度。在起動繞組上串聯了一個容量較大的電容器，當運行繞組和起動繞組通過單相交流電時，由于電容器作用使起動繞組中的電流在時間上比運行繞組的電流超前90度角，先到達最大值。在時間和空間上形成兩個相同的脈沖磁場，使定子與轉子之間的氣隙中產生了一個旋轉磁場，在旋轉磁場的作用下，電機轉子中產生感應電流，電流與旋轉磁場互相作用產生電磁場轉矩，使電機旋轉起來。
220V交流單相電機起動方式大概分一下幾種：
第一種，分相起動式，如圖1所示，系由輔助起動繞組來輔助啟動，其起動轉矩不大。運轉速率大致保持定值。主要應用于電風扇,空調風扇電動機，洗衣機等電機。
圖1

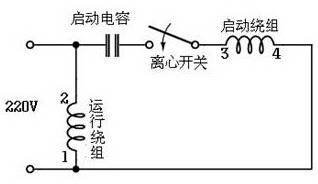

第二種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。起動繞組不參與運行工作，而電動機以運行繞組線圈繼續動作，如圖2。
圖2

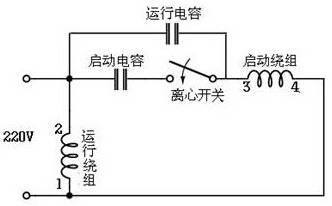

第三種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。而運行電容串接到起動繞組參與運行工作。這種接法一般用在空氣壓縮機，切割機，木工機床等負載大而不穩定的地方。如圖3。
圖3
帶有離心開關的電機，如果電機不能在很短時間內啟動成功，那么繞組線圈將會很快燒毀。
電容值：雙值電容電機，起動電容容量大，運行電容容量小，耐壓一般大于400V
正反轉控制：

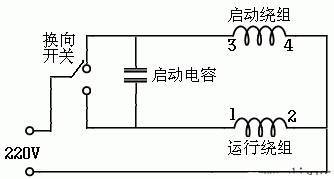

圖4
圖4是帶正反轉開關的接線圖，通常這種電機的起動繞組與運行繞組的電阻值是一樣的，就是說電機的起動繞組與運行繞組是線徑與線圈數完全一致的。一般洗衣機用得到這種電機。這種正反轉控制方法簡單，不用復雜的轉換開關。
圖1，圖2，圖3，正反轉控制，只需將1-2線對調或3-4線對調即可完成逆轉。
對于圖1，圖2，圖3，的起動與運行繞組的判斷，通常起動繞組比運行繞組直流電阻大很多，用萬用表可測出。一般運行繞組直流電阻為幾歐姆，而起動繞組的直流電阻為十幾歐姆到幾十歐姆。
