三相異步電動機轉速與轉矩的關聯公式
1、轉矩公式
東莞電機根據電機學的推導，我們有三相異步電動機的轉矩公式：
其中，——常數，與電動機結構有關；
——定子每相輸入電壓有效值（即電源電壓有效值）；
——轉差率
——轉子電阻
——啟動時，即時的轉子感抗（轉子感抗與轉子頻率有關，而轉子頻率隨起動過程轉差率的變化而變化）
2、機械特性曲線

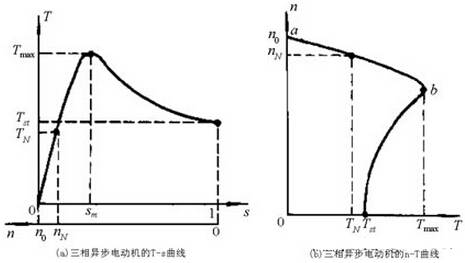

東莞電機根據（①式），在電源電壓和轉子電阻一定的情況下，轉矩—轉差率關系曲線和電動機轉速—轉矩關系曲線如下圖。
圖1 三相異步電動機機械特性曲線
3、特征轉矩
（1）額定轉矩
東莞電機經推導，電動機的輸出轉矩T為：
其中，T2——負載轉矩（取決于外力）/N·m；
P2——電動機軸上輸出的機械功率/KW；
相應地，額定轉矩為額定工作狀態下電動機的輸出轉矩：
其中，P2N——電動機銘牌上標示的額定功率，亦即額定輸出機械功率；
nN——額定轉速。
（2）最大轉矩
機械特性曲線中的Tmax即是最大轉矩。當
時，取到Tmax，根據（式1）：
由機械特性曲線不難發現，當負載轉矩超過最大轉矩時，電動機就帶不動負載了，發生“悶車”現象，此時電動機電流增大六七倍，嚴重過熱后燒壞。因此，電動機過載應小于最大轉矩，且時間盡量短。作為電動機的又一重要參數，設電動機過載系數：
，
對于三相異步電動機而言，過載系數一般取為1.8~2.2。
（3）起動轉矩
在機械特性曲線中，n=0,s=1時的轉矩為起動轉矩，根據（①式），有
