三相異步電機接線方式
三相異步電機的接線方式是一門學問，繞組接線方式有：顯極式和庶極式。外部接線方式有：星形接法和三角形接法。下面圖文介紹下三相異步電動機接線方式。

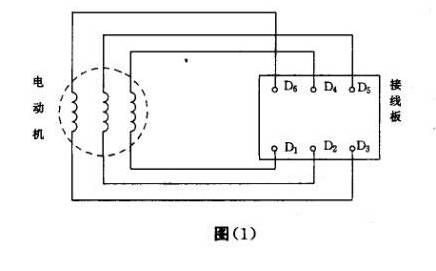

三相異步電機的定子繞組每組都有兩個引出線頭。一頭首端，另一頭末端。第一相繞組的頭端用D1表示，末端用D4表示；第二相繞組首端用D2表示，末端用D5表示；第三相繞組首末端分別用D3和D6來表示。六個引出線頭 引入接線盒的接線柱上，接線柱相應地標出D1～D6的標記，見圖(1)。

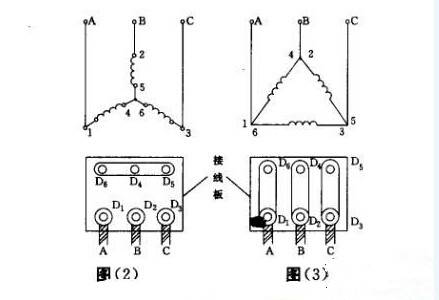

三相定子繞組 的六根端頭可將三相定子繞組接成星形或三角形，星形接法是將三相繞組的末端并聯起來， 即將D4、D5、D6三個接線柱用銅片連結在一起，而將三相繞組首端分別接入三相交流 電源，即將D1、D2、D3分別接入A、B、C相電源，如圖(2)所示。
而三角形連接法的規則是第一相繞組的D1和三相繞組D6連接頭端，再接入一相電源；對D2和D4第一相繞組端頭端第二相繞組連接，然后接入兩相供電；對三相對D3的頭端繞組端D5和第二相繞組的連接，然后接入三相電源。在線路板將接線柱D1、D2、D4和D6，D3和D5分別與銅片連接，分別接三相電源，如圖（3）。
另外一臺電 動機是接成星形還是接成三角形，應視廠家規定而進行，可以根據電機銘牌參數標識。頭端和三相定子繞組的末端是制造商預設的，不能任意顛倒更改，但可將三相繞組的首末端同時顛倒。例如，三相繞組端部的D4，D5，D6顛倒的第一端和D1，D2，D3作為末端，但絕不可單獨將一相繞組的首末端顛倒，否則將產生接線錯誤。如果接線盒中發 生接線錯誤，或者繞組首末端弄錯，輕則電動機不能正常起動，長時間通電造成啟動電流過 大，電動機發熱嚴重，影響壽命，重則燒毀電動機繞組，或造成電源短路。
本文由東莞電機編輯，希望對您有所幫助。
