小功率三相異步電動機如何實現單相運行
對于１ｋＷ以下的小功率三相異步電動機，不僅可以作三相運行，而且也可以作單相運行。
一、電動機單相運行時的連接方式

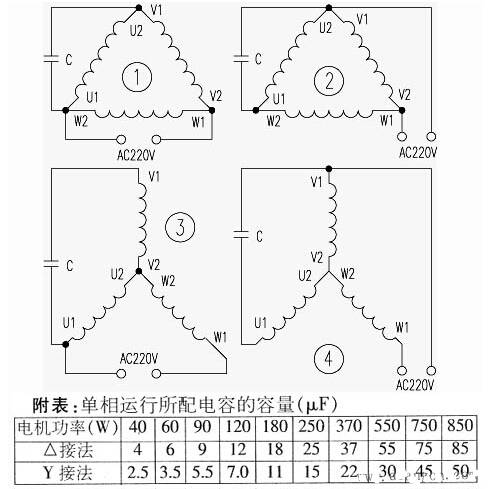

1、三相繞組的三角形連接：如下圖①所示。將電容器并接在三相繞組的任意一相兩端（圖中接在Ｕ相兩端），然后２２０Ｖ市電加在電容Ｃ的一端和Ｖ２與Ｗ１的交點處。這樣，電機就可旋轉，如需改變電機旋轉方向，則可按下圖圖②所示連接，將市電從電容器的一端調換到另一端即可。
2、三相繞組的星形連接：將電容器接在任意兩個端子上（如下圖③中接Ｖ１、Ｕ１），２２０Ｖ市電則加在余下的端子Ｗ１和電容Ｃ的任一端上。這樣，電機就可旋轉。如需改變電機轉向，則將市電的一端從Ｕ１換接到Ｖ１端即可（如下圖④所示）。
二、電容器的容量選擇
小型三相異步電動機作單相運行時，所選電容容量一定要合適，若太小則旋轉無力，啟動困難；太大則回路電流過大，導致電機過熱。一般電容容量值選擇如附表所示。 如果不查表，也可以按經驗公式獲得：當星形連接時，所需電容容量Ｃ（Μｆ）＝Ｐ（Ｗ）／１７，Ｃ的單位是μＦ，Ｐ的單位是Ｗ；當用作三角形連線時，所選電容容量Ｃ（μＦ）＝Ｐ（Ｗ）／１０。
