看圖判斷三相異步電動機繞組首末端
判斷三相異步電動機繞組首末端

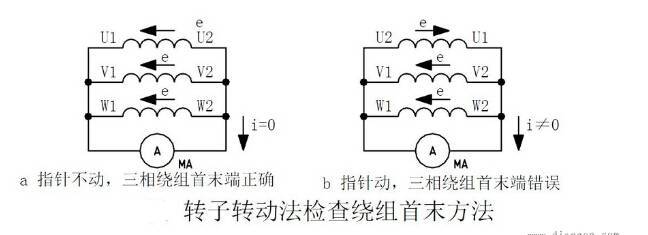

方法一
如東莞電機下圖所示接線，然后轉動電機轉子，如果毫安表不動，指針為零，說明三相繞組首末端是正確的。如果毫安表指針有偏轉，說明其中一個繞組首末端錯了，這時對調其中一組繞組首末端，再轉動轉子，至毫安表指針不動，指針為零，三相繞組的首末端就正確了。
方法二

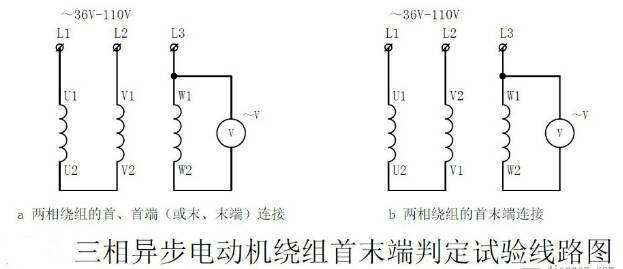

用萬用表找出同一相的三個繞組，然后將其中任意兩相繞組串聯，如東莞電機下圖a，在兩相出線端接入交流低壓36V～220V，用萬用表交流電壓檔測量剩下的一相繞組出線端，如果沒有電壓，則說明兩繞組是首、首端（或末、末端）連接，如果有電壓，兩相繞組是首末端連接，如東莞電機下圖b所示。
這樣就可以確定出串聯的兩相繞組的首末對應端，然后用同樣的方法接線， 再確定出第三相繞組的首末對應端。
以上內容希望大家能獲得幫助，繼續關注東莞電機廠可以了解更多電機知識。
