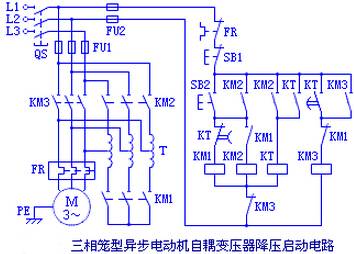

三相籠型異步電動機自耦變壓器降壓啟動控制電路圖解
正常運行時定子繞組接成Y型的籠型異步電動機，還可用自耦變壓器降壓啟動。電動機啟動時，定子繞組加上自耦變壓器的二次電壓，一旦啟動完成就切除自耦變壓器，定子繞組加上額定電壓正常運行。
自耦變壓器二次繞組有多個抽頭，能輸出多種電源電壓，啟動時能產生多種轉矩，一般比Ｙ—Δ啟動時的啟動轉矩大得多。自耦變壓器雖然價格較貴，而且不允許頻繁啟動，但仍是三相籠型異步電動機常用的一種降壓啟動裝置。
其工作過程是：合上隔離開關QS，按下SB2，KM1線圈得電，自耦變壓器作Ｙ連接，同時KM2得電自保，電動機降壓啟動，KT線圈得電自保；當電機的轉速接近正常工作轉速時，到達KT的整定時間，KT的常閉延時觸點先打開，KM1、KM2先后失電，自耦變壓器Ｔ被切除，KT的常開延時觸點后閉合，在KM1的常閉輔助觸點復位的前提下，KM3得電自保，電機全壓運轉。
電路中KM1、KM3的常閉輔助觸點的作用是：防止KM1、KM2、KM3同時得電使自耦變壓器Ｔ的繞組電流過大，從而導致其損壞。
