淺談罩極式單相異步電動機的結構圖
點擊次數：
更新時間：2015-09-26 09:30:57 【
打印此頁】 【
關閉】

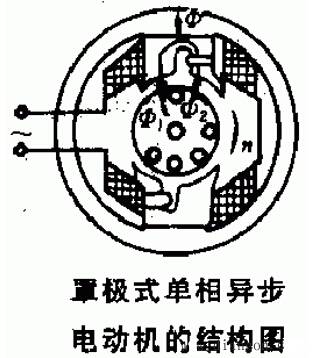

罩極式單相異步電動機的結構如圖所示：
在磁極一側開一小槽，用短路銅環罩住磁極的一部分。磁極的磁通Φ分為兩部分，即Φ1與Φ2，當磁通變化時，由于電磁感應作用，在罩極線圈中產生感應電流，其作用是阻止通過罩極部分的磁通的變化，使罩極部分的磁通Φ2在相位上滯后于未罩部分的磁通Φ1，這種在空間上相差一定角度，在時間上又有一定相位差的兩部分磁通，合成效果與前面所述旋轉磁場相似，即產生一個由未罩部分向罩極部分移動的磁場，從而在轉子上產生一個啟動轉矩，使轉子轉。
標簽: 異步電動機 單相異步電動機
