1、在線型：

        一切軟啟動器的控制器都有電動機過載維護，當軟啟動器在線運轉時軟啟動器的控制器能對電機進行過載維護，不要加裝熱過載繼電器。由于通過可控硅后的電流諧波電流非常大，所以不能加裝電子式熱過載繼電器，不然熱繼的誤動作使系統不能正常作業。由于可控硅對比貴重并且更換艱難，為了維護可控硅要用迅速熔斷器避免軟啟動器下口發作短路焚毀可控硅。

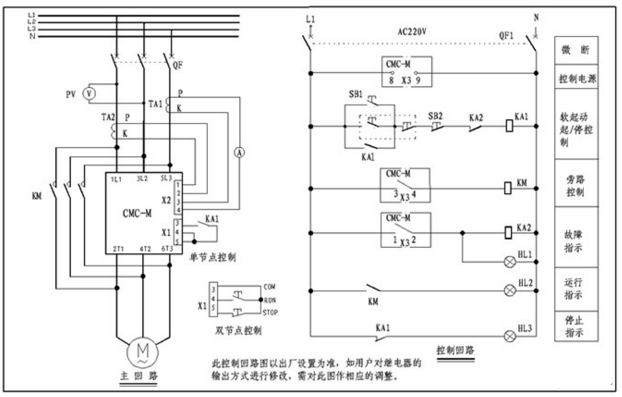

2、旁路型：

        旁路運轉軟啟動器，脫離旁路接觸器是無法運轉的，所以在兩種主接線計劃里都有。關于軟啟動器上口的接觸器的效果和在線運轉方法下效果一樣在此不再重復。側重說明的是熱繼電器，把它安放在旁路接觸器的下口，不通過起動電流最佳，尤其是電子熱繼電器，由于通過軟啟動器后電流諧波很大能攪擾電子熱繼電器誤動作而使電機停車。別的由于可控硅的短時作業沒必要安裝迅速熔斷器，所以在主結線計劃里沒有加裝迅速熔斷器。

3、內置旁路型：

        它的主接線和在線型的大致一樣，僅有的長處是由于可控硅的短時作業沒必要裝置迅速熔斷器。

        電動機的過載維護是有軟啟動器的控制器完成的，它不僅在功用和功能上超過電子熱繼電器，并且不會因主回路的諧波電流及外界的攪擾而誤動作。
