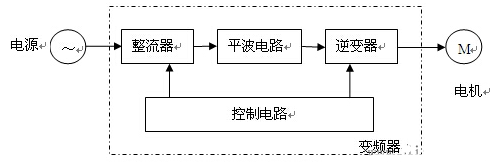

異步電動機用變頻器傳動時的框圖如下圖所示，整流器將交流電變為直流電，平波回路將直流電平衡，逆變器將直流電逆變為頻率可調的交流電。為了電動機的調速傳動所給出的操作量有電壓、電流、頻率。

        主電路方法分為電壓型及電流型兩類，操控方法也分為電壓操控及電流操控兩種。這兩種方法，不論主電路方法是電壓型仍是電流型都能夠適用。

        通用變頻器等選用電壓操控方法，與輸出頻率成比例地操控輸出電壓。關于需求迅速呼應的用處則有必要操控輸出電流，可選用電流操控方法。

        1、電壓操控：通用變頻器適用電壓型的電壓操控。逆變器操控輸出的電壓和頻率。輸出電壓的巨細，能夠使用半導體開關的導通率將輸出電壓操控變成正弦波。晶閘管變頻器在整流器側操控輸出電壓，在逆變器側操控頻率。

        2、電流操控：關于請求類似直流電動機迅速呼應性的使用場合，為了迅速操控異步電動機的轉矩，適用電流操控。
