技術知識
電動機受潮后怎樣干燥
全部或局部更換線圈的電動機以及絕緣受潮達不到要求的電動機，使用前應進行干燥。
干燥電動機可參考下列方法進行：
一、外部加熱法
對于有明顯落水的電動機，絕緣電阻基本為零者，采用外部加熱法。對于小容量的電機，可用燈泡插入鐵芯內進行干燥，這種方法的缺點在于發熱不均勻，靠近燈泡的地方，繞組可能過熱，而其它地方則可能受熱不足。
另外，還可以用熱風進行干燥，鼓風機熱風出口處溫度最大允許在90-100℃。在加熱法中，較理想的要算利用烘箱或烘房，這種烘干法的缺點是欲烘電機有時受條件限制無法搬動，且被烘電機的尺寸受到烘房、烘箱尺寸的限制。
二、直流電流法
直流的優點是容易調節電流，以控制繞組的溫度，其缺點是需要較長的烘干時間。
為了避免過電壓可能引起的絕緣擊穿，干燥不應該截斷直流電流，而應該把電流平滑地減少到零以后再拉開。最好的辦法是在直流電源和被烘繞組之間不裝開關。
三、短路干燥法
交流電干燥法應用比較廣，短路干燥法是受潮繞組，內部有60-70%的額定電流通過，這時繞組的銅被加熱，并放出熱量，逐漸烘干絕緣。
一相繞組通入降低了的電壓而其它繞組短接。
三相繞組同時通入降低了的電壓而將轉子卡死，使其不能轉動。（有時轉子不在定子膛內也可以采用此種通電方法）。
對于繞線式轉子在應用上述通電方式中都必須進行短接。為了使繞組中流過60-70%的額定電流，要求所加入的短路電壓為7-15%電機額定電壓。例如3KV電機所需電壓為：
3000×（7～15）%=（210～450），故一般3KV電機常采用380V電壓進行干燥。
用短路法進行干燥時，對于繞線式轉子要注意端部金屬腳鐵易過熱。對雙鼠籠轉子則可能使啟動繞組過熱，因為啟動繞組是根據啟動的短暫工作時間設計的。
四、鐵耗法
這種方法的本質，在于利用定子鐵芯里交變磁通所產生的磁滯及渦流損耗，使電機發熱到必需的溫度，鐵芯里的磁通則由干燥時所繞制的磁化繞組產生。
磁化繞組匝數的計算方法，可參照發電機定子干燥法。
五、干燥的溫度規定及絕緣鑒定方法：
干燥時電機必須做好保溫措施和防止著火。干燥溫度用溫度表測量時A級絕緣不得超過
80℃，B級絕緣不得超過90℃。
進行干燥時最好多用些溫度表測量溫度，這些溫度表必須分布在線圈和鐵芯的幾個不同地方，并盡可能放在最熱點。
干燥是否完畢，按下列標準確定：
當絕緣電阻開始下降，然后升高達到標準在同一溫度下穩定3-5小時不變，即可認為干燥結束。
六、干燥時繞組絕緣變化過程：
干燥過程中，繞組的干燥程度，用對機殼的絕緣電阻值來測量。由于繞組發熱，其絕緣電阻降到最小值，并且在這個水平維持某些時間，以后絕緣電阻開始上升，當絕緣電阻很大后，增加愈來愈慢，并且繼續保持某個穩定數據，這時一般就可以結束干燥。

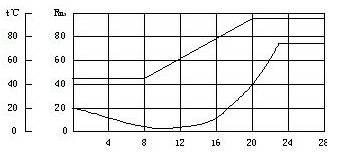

干燥時典型的絕緣電阻變化曲線見圖所示。
標簽: 電動機 東莞電機
